Схема автономной солнечной электростанции (на основе Deye Hybrid Solar System)

1. Солнечные панели (PV-модули)

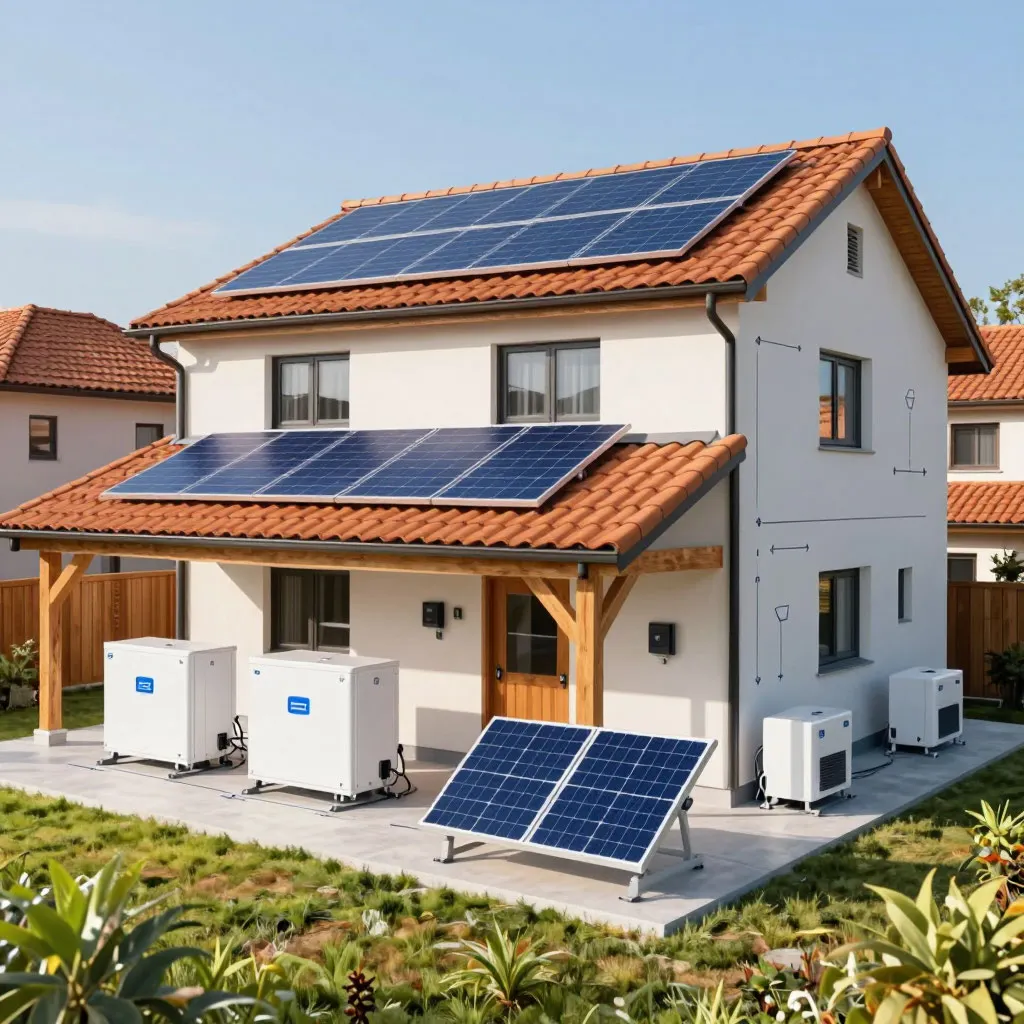

  • расположены на крыше дома и/или на наземных конструкциях (как на изображении);
  • преобразуют солнечную энергию в постоянный ток (DC);
  • мощность комплекта — 5–30 кВт (подбирается под потребности дома);
  • соединены между собой и с остальной системой при помощи DC-кабелей (красные/чёрные).

2. Инвертор (гибридный инвертор Deye)

  • ключевой элемент системы (на изображении — блок с дисплеем среди оборудования на лужайке);
  • преобразует DC в переменный ток (AC) 220В для питания бытовых приборов;
  • управляет зарядкой аккумуляторов и распределением энергии;
  • поддерживает режимы:
    • автономный (только солнечная энергия и аккумуляторы);
    • гибридный (с возможностью подключения к централизованной сети);
  • может работать в режимах Zero Export (ограничение экспорта в сеть) и Grid Peak Shaving (снижение нагрузки на сеть).

3. Аккумуляторная батарея (LiFePO4)

  • на схеме — крупный блок рядом с инвертором;
  • накапливает избыточную энергию, вырабатываемую панелями;
  • ёмкость: 5–30 кВт·ч (зависит от конфигурации системы);
  • обеспечивает питание в ночное время или при недостатке солнечного света;
  • отличается долгим сроком службы (3000–10 000 циклов заряд-разряд).

4. Система коммутации и защиты

  • DC-автоматы: защищают батареи и панели от перегрузок и коротких замыканий;
  • AC-автоматы: защищают нагрузку (бытовые приборы) и сеть;
  • CT-датчики: измеряют ток для контроля экспорта/импорта энергии;
  • шина CAN/RS485: синхронизирует работу нескольких инверторов (при параллельном подключении).

5. Сетевой ввод (опционально)

  • позволяет совмещать автономную и централизованную сеть;
  • в случае нехватки солнечной энергии система автоматически берёт питание из сети;
  • в некоторых регионах поддерживает «продажу излишков» энергии в общую сеть.

6. Нагрузка (потребители электроэнергии)

  • бытовые приборы: освещение, холодильник, телевизор, электроплита и др.;
  • порядок питания:
    1. энергия от солнечных панелей (в приоритете);
    2. запасённая в аккумуляторах энергия;
    3. энергия из централизованной сети (при необходимости).

7. Кабели и монтажные конструкции

  • DC-кабели (чёрные/красные): соединяют панели, инвертор и аккумуляторы;
  • AC-кабели (синие/чёрные): подают энергию к потребителям;
  • крепления для панелей: на крыше и наземные опоры (как на фото).

Последовательность работы системы

  1. Солнечные панели генерируют постоянный ток (DC).
  2. Ток поступает в гибридный инвертор, где преобразуется в переменный ток (AC) 220В.
  3. Избыток энергии направляется на зарядку аккумуляторов.
  4. При недостатке солнечной энергии система использует запас из аккумуляторов.
  5. Если энергии не хватает, подключается централизованная сеть (в гибридном режиме).
  6. Энергия распределяется по дому к потребителям.

Графическое представление схемы (упрощённо)

Солнечные панели (DC) → Гибридный инвертор (DC/AC) → [Аккумуляторная батарея] → [Сетевой ввод] → Нагрузка (AC) ↑ (зарядка/разрядка)

Итог: система обеспечивает надёжное автономное энергоснабжение с возможностью интеграции в централизованную сеть для максимальной экономии и стабильности.
